Hauptmerkmale
- PCI Express 4 Lane, Generation 2, kompatibel mit PCIe-Steckplätzen für 4, 8, 16 Lanes
- Aufnahme von unkomprimiertem 10 Bit Video von 6G-SDI- und HDMI-Videoquellen
- Upkonvertierung während der Wiedergabe von SD nach 720HD oder 1080HD (Echtzeitwandlung)
- Auswahl zwischen 4:3 Pillarbox, 14:9 Pillarbox und 16:9 Zoom
- Eingebauter Up-, Down- und Cross-Konverter
- Echtzeit-Farbraumkonvertierung durch Hardwareunterstützung
- Farbgenauigkeit: 4:2:2 (4K) und 4:4:4 10 Bit (YUV)
- SDI-Videoanschlüsse sind zwischen SD/HD/2K/Ultra HD umschaltbar
- Unterstützung für SDI Metadaten: 3:2 Pulldown-Entfernung durch Lesen des VITC Timecodes
- Aufzeichnung und Wiedergabe von VANC Daten unter Nutzung von bis zu 3 Videozeilen
- Unterstützte SD Formate: 625/25 PAL, 525/29,97 NTSC
- Unterstützte HD Formate: 720/50p, 720/59,94p, 720/60p, 1080/23,98psF, 1080/23,98p, 1080/24psF, 1080/24p, 1080/25psF, 1080/25p, 1080/29,97psF, 1080/29,97p, 1080/30psF, 1080/30p, 1080/50i, 1080/50p, 1080/59,94i, 1080/59,94p, 1080/60i und 1080/60p
- Unterstützte 2K Formate: 2048 x 1080/25p, 24p, 23,98p
- Unterstützte UHD Formate: 3840 x 2160/30p, 29,97p, 25p, 24p, 23,98p
- Unterstützte 4K Formate: 4096 x 2160/25p, 24p, 23,98p
- Mac, Windows und Linux kompatibel
- Kompatibel mit gängiger Videosoftware: z.B. Apple Final Cut Pro X, Adobe Premiere Pro, Adobe After Effects, Adobe Photoshop, Avid Media Composer
Lieferumfang
- 1x Blackmagic Design DeckLink SDI 4K
Garantie
- 3 Jahre Herstellergarantie
Technische Daten

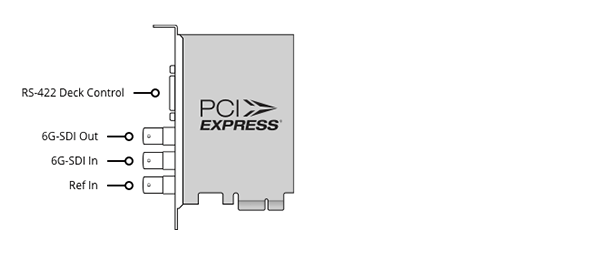

Anschlüsse |
|
SDI‑Videoeingänge | 1 Anschluss für 10-Bit SD/HD/2K/4K, unterstützt 6 Gbit/s 4:2:2 und 3 Gbit/s 4:4:4 |
SDI‑Videoausgänge | 1 Anschluss für 10-Bit SD/HD/2K/4K, unterstützt 6 Gbit/s 4:2:2 und 3 Gbit/s 4:4:4 |
SDI‑Audioeingänge | 16 Kanäle eingebettet in HD/2K/4K, 8 in SD eingebettete Kanäle |
SDI‑Audioausgänge | 16 Kanäle eingebettet in HD/2K/4K, 8 in SD eingebettete Kanäle |
Sync‑Eingang | Tri-Sync oder Black Burst |
Gerätesteuerung | Sony™ kompatible RS-422-Schnittstellen für die MAZ-Steuerung, serielle Ports TxRx, Richtung umkehrbar über Softwaresteuerung |
Computer‑Schnittstelle | PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express‑Steckplätzen |
Unterstützte Codecs |
|
Unterstützte Codecs | AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR und DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiertes 8 Bit 4:2:2, unkomprimiertes 10 Bit 4:2:2, unkomprimiertes 10 Bit 4:4:4 |
Software |
|
Inbegriffene Software | Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic Treiber für Mac OS und Windows, Media Express, Blackmagic Desktop Video Utility und Blackmagic Treiber unter Linux |
Produktsoftware‑Upgrade | In die Softwaretreiber integrierte Firmware wird beim Systemstart oder über Updater-Software geladen. |
Physische Installation | PCI Express 4 Lane Generation 2, kompatibel mit 4-, 8-, 16-Lane PCI-Express-Steckplätzen unter Mac OS, Windows und Linux. Bitte besuchen Sie die Support-Seiten, um die vollständigen Systemanforderungen einzusehen. |
Software-Anwendungen |
|
Software-Anwendungen |
Weitere unterstützte Anwendungen: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine C ommunications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Zoom |
Videonormen |
|
SD‑Videonormen | 525i/29,97 NTSC; 625i/25 PAL |
HD‑Videonormen | 720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i60 |
Unterstützte 2K‑Formate | 2K 23,98p; 2K 24p; 2K 25p |
Ultra-HD‑Videonormen | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30 |
4K‑Videonormen | 4K DCI 23,98p; 4K DCI 24p; 4K DCI 25p |
SDI‑Konformität | SMPTE 259M; SMPTE 292M; SMPTE 296M SMPTE 372M; SMPTE 425M; SMPTE 2081; ITU-R BT.656 und ITU-R BT.601 |
SDI‑Metadatenunterstützung | RP 188/SMPTE 12M-2 und Closed Captioning |
Audioabtastfrequenz | Standard-Fernsehabtastrate von 48 kHz und 24 Bit |
Videoabtastfrequenz | 4:2:2 und 4:4:4* |
Farbgenauigkeit | 10 Bit |
Farbraum | REC 601, REC 709. |
Mehrfachraten‑Unterstützung | SDI-Videoanschlüsse sind zwischen SD/HD/2K und UHD umschaltbar |
Verarbeitung |
|
HD‑Downkonvertierung | Integrierter, hochqualitativer Hardware-Downkonverter gibt HD oder SD über den SDI-Ausgang aus. Auswahl zwischen den Ausgabemodi Letterbox, anamorphem 16:9 und zentriertem 4:3. |
HD‑Upkonvertierung | Softwarebasierte Aufwärtskonvertierung von SD nach 720HD oder 1080HD bei der Erfassung. Auswahl zwischen den Modi 4:3 Pillarbox, 14:9 Pillarbox und 16:9 Zoom. |
Crosskonvertierung | Softwarebasierte Crosskonvertierung von 720HD nach 1080HD und 1080HD nach 720HD bei der Wiedergabe. |
Echtzeit‑Effekte | DaVinci Resolve, Final Cut Pro X interne Effekte, Premiere Pro CC Mercury Playback Engine Effekte, Avid Media Composer interne Effekte |
Farbraumkonvertierung | Hardwarebasiert in Echtzeit |
Betriebssysteme |
|
Mac | Mac Catalina 10.15, Mac Big Sur 11.1 oder höher |
Windows | Windows 8.1 und 10, beide 64 Bit |
Linux | Linux |
Strombedarf |
|
Strombedarf | 11 Watt |
Umgebung |
|
Betriebstemperatur | 5 - 40° C |
Lagerungstemperatur | -20 - 45 °C |
Relative Luftfeuchtigkeit | 0–90 % nicht kondensierend |
Physische Spezifikationen |
|
Maße | PCIe, Länge 95,2 mm |
Gewicht | 127 g |
