Technische Daten

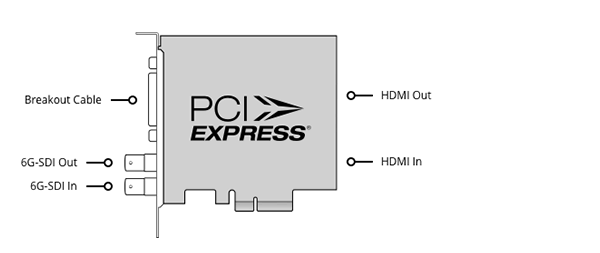

Anschlüsse

• SDI Videoeingänge: 1 x 10-Bit SD/HD/2K/UHD. Unterstützt 6 Gb/s 4:2:2 und 3 Gb/s 4:4:4
• SDI Videoausgänge: 1 x 10-Bit SD/HD/2K/UHD. Unterstützt 6 Gb/s 4:2:2 und 3 Gb/s 4:4:4
• Analoger Videoeingang
• 1 x Komponente YUV auf 3 BNC-Buchsen, 1 x FBAS, 1 x S-Video. Komponente unterstützt HD und SD.
• Analoger Videoausgang
• 1 x Komponente YUV auf 3 BNC-Buchsen, 1 x FBAS, 1 x S-Video, 1 x SD-SDI. Komponente unterstützt HD und SD.
• HDMI-Videoeingang
• 1 x HDMI Typ A Buchse
• HDMI-Videoausgang
• 1 x HDMI Typ A Buchse
• Analoger Audioeingang
• 4 Kanäle professionelles symmetrisches Analogaudio via 1/4" Klinkenstecker.
• Analoger Audioausgang
• 4 Kanäle professionelles symmetrisches Analogaudio via 1/4" Klinkenstecker. Kanäle 3 und 4 auf AES/EBU-Ausgänge umschaltbar.
• AES/EBU-Audioeingang
• 2 Kanäle unsymmetrisch mit Abtastratenwandler.
• AES/EBU-Audioausgang
• 2 Kanäle unsymmetrisch. Analogausgänge 3 und 4 umschaltbar auf AES/EBU-Ausgänge für Audio 3 und 4 sowie 5 und 6 Ausgang. Bei Einsatz dieser Feature ergeben sich insgesamt 6 AES/EBU-Ausgangsaudiokanäle.
• SDI Audio Eingang: 16 Kanäle eingebettet in HD/2K/UHD. 8 in SD eingebettete Kanäle.
• SDI Audio Ausgang: 16 Kanäle eingebettet in HD/2K/UHD. 8 in SD eingebettete Kanäle.
• HDMI-Audioeingang
• 16 Kanäle eingebettet in SD/HD/UHD.
• HDMI-Audioausgang
• 8 Kanäle eingebettet in SD, HD, UHD
• Sync Eingang: Blackburst in den Formaten SD, 720p50, 720p59.94, 1080i50 und 1080i59.94 oder Tri-Sync in beliebigem HD-, 2K- oder UHD-Format.
• Geräte Steuerung: Sony™kompatible RS-422-Schnittstellen für die MAZ-Steuerung. Serielle Ports Tx Rx, Richtung umkehrbar über Softwaresteuerung.
• Computerschnittstelle: PCI Express mit 4 Lanes, Generation 2, kompatibel mit 4-, 8- und 16-Lane PCIe-Steckplätzen.

Unterstützte Codecs

• AVC-Intra,
• AVCHD
• Canon XF MPEG2
• Digital SLR
• DV-NTSC
• DV-PAL
• DVCPRO50
• DVCPROHD
• DPX
• HDV
• XDCAM EX
• XDCAM HD
• XDCAM HD422
• Apple ProRes 4444
• Apple ProRes 422 (HQ)
• Apple ProRes 422
• Apple ProRes (LT)
• Apple ProRes 422 (Proxy)
• unkomprimiertes 8-Bit 4:2:2
• unkomprimiertes 10-Bit 4:2:2
• unkomprimiertes 10-Bit 4:4:4.

Software

Im Lieferumfang enthaltene Software

Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences und Blackmagic-Treiber unter Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Control Panel und Blackmagic-Treiber unter Windows 7 und Windows 8. Media Express, Blackmagic Control Panel und Blackmagic-Treiber unter Linux.

ProduktsoftwareUpgrade

In die Softwaretreiber integrierte Firmware. Wird beim Systemstart oder über Updater-Software geladen.

Physische Installation

PCI Express 4 Lane, Generation 2, kompatibel mit 4-, 8-, 16-Lane PCI-Express-Steckplätzen unter Mac OS X, Windows und Linux.

Bitte sehen Sie die vollumfänglichen Systemanforderungen auf den Support-Seiten nach.

Software-Anwendungen

• Apple Final Cut Pro X
• Adobe Premiere Pro
• DaVinci Resolve
• Avid Pro Tools
• Avid Media Composer
• Adoce After Effects
• Steinberg Cubase
• Autodesk Smoke
• Adobe Photoshop
• Nuke- The Foundry

Weitere unterstützte Anwendungen

Steinberg Nuendo, Avid Symphony, Avid News Cutter, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidcaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster.

Videostandards

SD-Format-Unterstützung

625/25 PAL, 525/29.97 NTSC

HD-Format-Unterstützung

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 und 1080p60.

2K-Format-Unterstützung

2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25

4K-Format-Unterstützung

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24, 4096x2160p25.

SDI-Konformität

SMPTE 259M, SMPTE 292M, SMPTE 296M SMPTE 372M, SMPTE 425M ITU-R BT.656 und ITU-R BT.601.

Unterstützung für SDI-Metadaten

3:2 Pulldown-Entfernung durch Lesen des VITC. Aufzeichnung und Wiedergabe von VANC-Daten unter Nutzung von bis zu 3 Videozeilen. HD RP188. Closed Captioning.

Audio-Abtastfrequenz

Standard-Fernsehabtastrate von 48 kHz und 24 Bit.

Video-Abtastfrequenz

4:2:2 und 4:4:4 (4K ist 4:2:2)

Farbgenauigkeit

10 Bit

Farbraum

REC 601, REC 709.

HDMI-Konfiguration

HDMI konfiguriert die angeschlossene Anzeige automatisch.

HDMI-Auflösung

Pixelgetreue Anzeige bis zu 4K-Auflösungen.

HDMI-Farbgenauigkeit

8-Bit RGB, 10-Bit YUV

Mehrfachraten-Unterstützung

HDMI- und SDI-Videoanschlüsse sind umschaltbar zwischen SD/HD/2K und UHD. Analog-Videoanschlüsse für Komponente sind zwischen SD und HD umschaltbar.

Kopierschutz

Die Aufnahme von kopiergeschützten HDMI-Quellen ist über den HDMI-Eingang nicht möglich. Vergewissern Sie sich vor der Erfassung oder Verbreitung von Inhalten immer über das Urheberrecht.

Bearbeitung

Farbraumkonvertierung: Hardware-basierte Echtzeit.

HD-Abwärtskonvertierung

Integrierte, hochqualitative Hardware-Ausgänge zur Abwärtskonvertierung, HD-SDI über SDI-Ausgang, SD/SDI über SDI-Ausgang und FBAS und S-Video bei der Bearbeitung von HD-Videoformaten bei Wiedergabe. Umschalten von Analogvideo auf Komponente und Auswahl zwischen HD- oder SD-Ausgabe. Auswahlmöglichkeit zwischen Ausgabe in Letterbox, anamorphem 16:9 und zentriertem 4:3.

HD-Aufwärtskonvertierung

Integrierte, hochqualitative Hardware-Aufwärtskonvertierung von SD auf 720HD oder 1080HD bei Wiedergabe. Auswahl zwischen 4:3 Pillarbox, 14:9 Pillarbox und 16:9 Zoom. HD-Ausgänge via HD-SDI, HDMI und Komponente analog.

Cross-Konvertierung

Integrierte, hochqualitative Hardware-Cross-Konvertierung von 720HD auf 1080HD und 1080HD auf 720HD bei Wiedergabe.

Echtzeit-Effekte

Apple Final Cut Pro™ interne Effekte. Adobe® Premiere Pro® Mercury Playback Engine Effekte. Avid Media Composer™ interne Effekte. DaVinci Resolve.

Betriebssysteme

• Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks oder höher
• Windows 7 oder höher
• Linux

Lieferumfang

• DeckLink Studio 4K
• SD Karte
• Breakout-Kabel für analoge und RS-422-Steuerung.
• HDMI-Halterung

Garantie

3 Jahre eingeschränkte Herstellergarantie
